Схемотехническая часть (описание электронной схемы и ее функционирования)
взаимодействует с функциональной клавиатурой, которая является также микропроцессорным устройством и предназначена для:
приема команд от пользователя системы;
передачу их на центральный контроллер для исполнения;
отображения состояния удаленных модулей и системы в целом.
кроме вышеуказанного ПКП самостоятельно может осуществлять контроль шлейфов сигнализации; https://mostmecanica.com домкрат гидравлическии 25 тонн.
управляет световыми или звуковыми оповещателями;
выдает сигналы управления на релейный блок, который может применятся для организации ключей ПЦН (пульта центрального наблюдения) типа «Нева», «Центр».
Таким образом разработанная система может осуществлять контроль до 40 шлейфов сигнализации, постановку/снятие с охраны, а также программирование и визуальный контроль за состоянием системы посредством функциональной клавиатуры. Кроме того при написании соответствующего программного обеспечения возможно согласование разработанной системы с ПЭВМ, что позволит осуществлять мониторинг и управление системой вплоть до уровня отдельных шлейфов.

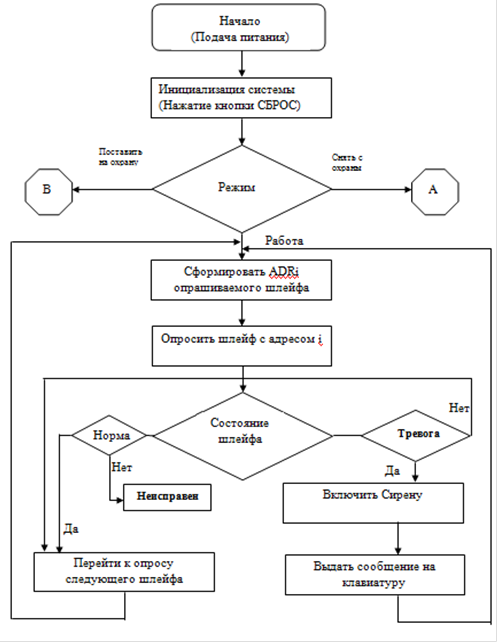

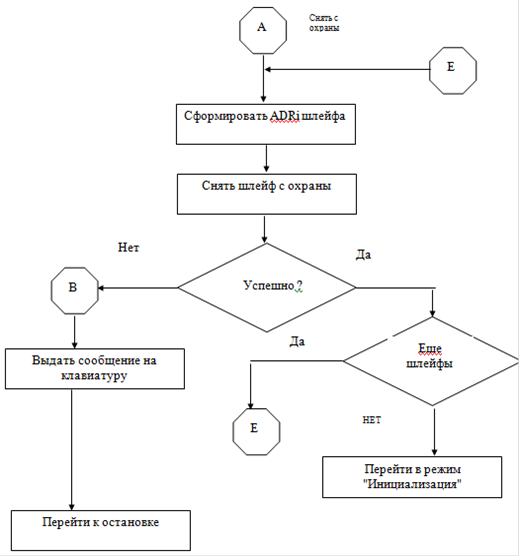

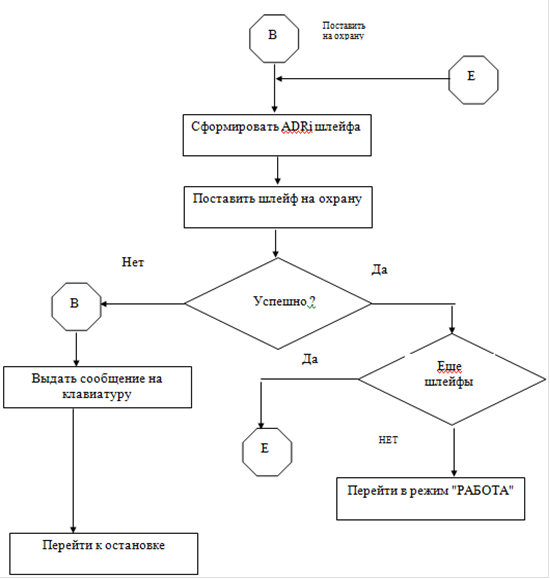

ПРИЛОЖЕНИЯ
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
|
№ п/п |
Обозначение |
Наименование |
Количество |
|
Микросхемы | |||
|
1 |
DD1 |
Узел согласования с системной шиной ADM485 |
1 |
|
2 |
DD2 |
Мультиплексор К561КП3 |
1 |
|
3 |
DD3 |
Микроконтроллер PIC16F876 |
1 |
|
4 |
DD4 |
Flesh 24LC16B |
1 |
|
5 |
DA1 |
Стабилизатор напряжения КР142ЕН5А |
1 |
|
Диоды | |||
|
6 |
VD1,VD2 |
FR157 |
2 |
|
7 |
VD3, VD6,VD7 |
KD522 |
3 |
|
8 |
VD4,VD5 |
AL307 |
2 |
|
Конденсаторы | |||
|
9 |
С1,С2 |
33 пф |
2 |
|
10 |
С3 |
100 мкф |
1 |
|
11 |
С4 |
2000 мкф x 35В |
1 |
|
12 |
С5,С7 |
0,47 мкф х 25В |
2 |
|
13 |
C6 |
10 мкф x 25 B |
1 |
|
Резисторы | |||
|
14 |
R1,R3,R7,R10,R11 |
1 кОм |
5 |
|
15 |
R2 |
120 Ом |
1 |
|
16 |
R4 |
15 кОм |
1 |
|
17 |
R5,R6 |
300 Ом |
2 |
|
18 |
R8,R9 |
5,1 кОм |
2 |
|
19 |
R12 |
20 кОм |
1 |
|
20 |
R13 |
10 кОм |
1 |
|
Транзисторы | |||
|
21 |
VT1,VT2,VT3 |
КТ3102Б |
3 |
|
Прочее | |||
|
22 |
ZQ1 |
Кварц 20МГц |
1 |
|
23 |
S1 |
Микрокнопка SWT-6 |
1 |
|
24 |
К1.1, К2.1, К2.2 |
Переключатель |
3 |
|
25 |
K1,K2 |
Реле РЭС-60 |
2 |
|
26 |
Панель для ИМС 28 выв. |
1 | |
|
27 |
Стеклотекстолит фальгированный (плата 420 х 297) |
1 | |
|
28 |
Тумблер включения сети |
1 | |
|
29 |
Блок питания 12V 1,0А |
1 | |
|
30 |
Аккумулятор 12V 1,0А |
1 | |
|
31 |
XS 1.1 - XS 1.30 |
PCB Monitoring Box Headers 636-3427 |
1 |
