Расчет входной цепи

Рассчитаем одноконтурную входную цепь с трансформаторной связью (т.к. реактанс антенны носит емкостной характер)с антенной при переменной настройке [ ].

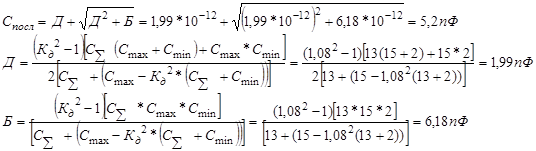

При коэффициенте диапазона менее 1,3 - 1,5 целесообразно подгонку коэффициента диапазона выполнять с помощью последовательного конденсатора Спосл, так как это обеспечивает большее его характеристическое сопротивление и лучшие селективные свойства каскадов с таким контуром. Подстроечный конденсатор Сп в данном случае используется для выравнивания начальных емкостей всех контуров радиотракта с целью обеспечения их одноручечной настройки. Емкость последовательного конденсатора определяется формулой:

Используемые значения емкостей (пФ) выбираются по таблице для заданных частот. Максимальная эквивалентная емкость контура:

индуктивность контурной катушки вычисляется на минимальной частоте, полученное значение по таблице приемлемо для реализации.

Антенна для приемника постоянна, поэтому можно считать

Из рассчитанных ранее данных, выходная емкость антенны равна 5,36пФ. Предположим емкость катушки связи равной 1пФ и емкость монтажа - 1пФ. Тогда емкость антенного контура будет СА’=5,36+1+1=7,36пФ. Индуктивность катушки связи должна быть

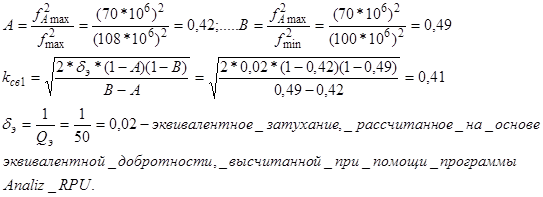

Применяем компенсацию расстройки контура антенной на средней частоте диапазона. Вычисляем коэффициенты и коэффициент связи между катушками при допустимой расстройке

Найдем коэффициент связи в режиме согласования [ ]

затухание антенного контура и связи задаются такими, потому что существует Rcв>>RA.

Коэффициент связи между катушками при допустимой растройке больше, чем в режиме согласования. Выбираем меньший, чтобы получить максимальный коэффициент передачи при заданном эквивалентном затухании контура.

Вычислим проводимости контура и антенного контура:

Собственную добротность контура выбираем с учетом коэффициента шунтирования последующими электронными приборами. Для биполярного транзистора коэффициент шунтирования равняется 2,5, а собственная добротность больше либо равна произведению коэффициента шунтирования на эквивалентную добротность (50*2,5=120).

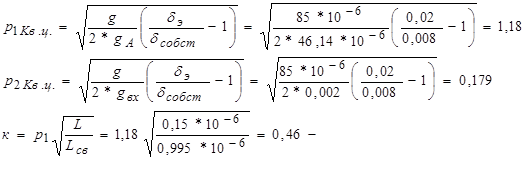

Если требуется наилучшая возможная селективность входной цепи при минимально допустимом коэффициенте передачи К0.в.ц., то коэффициенты включения антенной цепи и входа первого каскада к контуру вычисляются по уравнениям:

рассчитали необходимый коэффициент связи, он получился больше коэффициента связи между катушками при допустимой расстройке, и для того чтобы добиться максимального коэффициента передачи входной цепи, за коэффициент связи примем меньшее значение.

Для компенсации расстройки контура на средней частоте диапазона увеличим индуктивность контурной катушки на:
