Разработка схемы электрической принципиальной

В качестве микроконтроллера для сигнализации возьмём контроллер из семейства MCS-51 фирмы Atmel, а именно AT89C51. Данный микроконтроллер имеет 4 КБайт флэш-памяти с внутрисхемным программированием, 125 байт внутреннего ОЗУ, 2 16-ти разрядных таймер-счётчика, 1 последовательный интерфейс UART, рабочий диапазон температур от - 40 до 80 C0. Напряжение питания от 4.5 до 5.5 В, необходимый ток 20 мА.

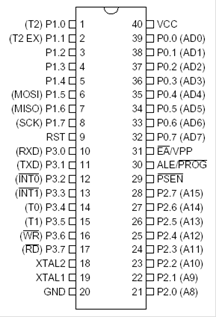

На рисунке 4.1 представлено расположение выводов данного микроконтроллера.

Рисунок 4.1 - Микроконтроллер AT89C51

В устройстве используются порты P3.0 (RxD) и P3.1 (TxD) для последовательного интерфейса, входы XTAL1 и XTAL2 для подключения кварцевого резонатора, порты P1.1, P1.2 и P1.3 для подключения датчиков.
