Структурная организация микроконтроллера MCS-51

Микроконтроллер семейства MCS-51 имеют следующие аппаратные особенности:

· внутреннее ОЗУ объемом 128 байт;

· четыре двунаправленных побитно настраиваемых восьмиразрядных порта ввода-вывода;

· два 16-разрядных таймера-счетчика;

· встроенный тактовый генератор;

· адресация 64 КБайт памяти программ и 64 Кбайт памяти данных;

· две линии запросов на прерывание от внешних устройств;

· интерфейс для последовательного обмена информацией с другими микроконтроллерами или персональными компьютерами.

Микроконтроллер MCS-51 снабжен УФ ПЗУ объемом 4 Кбайт.

Функциональная схема микроконтроллера MCS-51

Микроконтроллер выполнен на основе высокоуровневой n-МОП технологии. Через четыре программируемых параллельных порта ввода/вывода и один последовательный порт микроконтроллер взаимодействует с внешними устройствами. Основу структурной схемы (рис. 5.1.3.1) образует внутренняя двунаправленная 8-битная шина, которая связывает между собой основные узлы и устройства микроконтроллера: резидентную память программ (RPM), резидентную память данных (RDM), арифметико-логическое устройство (ALU), блок регистров специальных функций, устройство управления (CU) и порты ввода/вывода (P0-P3).

Арифметико-логическое устройство

-битное арифметико-логическое устройство (ALU) может выполнять арифметические операции сложения, вычитания, умножения и деления; логические операции И, ИЛИ, исключающее ИЛИ, а также операции циклического сдвига, сброса, инвертирования и т.п. К входам подключены программно-недоступные регистры T1 и T2, предназначенные для временного хранения операндов, схема десятичной коррекции (DCU) и схема формирования признаков результата операции (PSW).

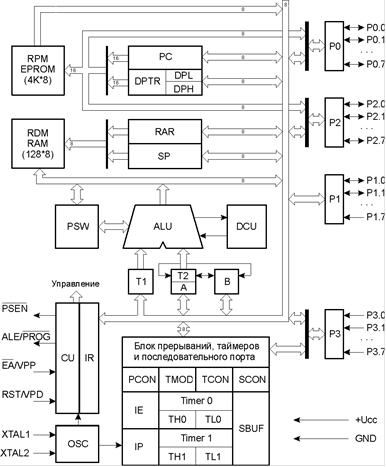

Рисунок 5.1.3.1 - Структурная схема микроконтроллера КМ1816ВЕ51

Простейшая операция сложения используется в ALU для инкрементирования содержимого регистров, продвижения регистра-указателя данных (RAR) и автоматического вычисления следующего адреса резидентной памяти программ. Простейшая операция вычитания используется в ALU для декрементирования регистров и сравнения переменных.

Простейшие операции автоматически образуют “тандемы” для выполнения таких операций, как, например, инкрементирование 16-битных регистровых пар. В ALU реализуется механизм каскадного выполнения простейших операций для реализации сложных команд. Так, например, при выполнении одной из команд условной передачи управления по результату сравнения в ALU трижды инкрементируется счётчик команд (PC), дважды производится чтение из RDM, выполняется арифметическое сравнение двух переменных, формируется 16-битный адрес перехода и принимается решение о том, делать или не делать переход по программе. Все перечисленные операции выполняются всего лишь за 2 мкс.

Важной особенностью ALU является его способность оперировать не только байтами, но и битами. Отдельные программно-доступные биты могут быть установлены, сброшены, инвертированы, переданы, проверены и использованы в логических операциях. Эта способность достаточно важна, поскольку для управления объектами часто применяются алгоритмы, содержащие операции над входными и выходными булевыми переменными, реализация которых средствами обычных микропроцессоров сопряжена с определенными трудностями.

Таким образом, ALU может оперировать четырьмя типами информационных объектов: булевыми (1 бит), цифровыми (4 бита), байтными (8 бит) и адресными (16 бит). В ALU выполняется 51 различная операция пересылки или преобразования этих данных. Так как используется 11 режимов адресации (7 для данных и 4 для адресов), то путем комбинирования операции и режима адресации базовое число команд 111 расширяется до 255 из 256 возможных при однобайтном коде операции.

Назначение выводов микроконтроллера 8051

Рисунок 5.1.4.1 - Назначение выводов 8051.

Обозначения на этом рисунке:

· Uss - потенциал общего провода ("земли");

· Ucc - основное напряжение литания +5 В;

· X1,X2 - выводы для подключения кварцевого резонатора;

· RST - вход общего сброса микроконтроллера;
