Разработка функциональной схемы и выбор методами ориентировочного расчета типов усилительных элементов или ИМС и избирательных узлов

КР174ХА51 реализует схему декодирования с переключением каналов. Синхронизация переключающих импульсов осуществляется с помощью петли ФАПЧ, синхронизованной несущей (для ПМ) или пилот-тоном (для ПТ). Наличие двух постоянных времени интегрирования в петле ФАПЧ повышает помехоустойчивость и точность разделения стереофонических каналов.

ОСОБЕННОСТИ

Разделение стереоканалов40 dB

Коэффициент нелинейных искажений 0,15 %

Коэффициент подавления надтональных составляющих 54 dB

Декодирование по методу с временным разделением каналов

При использовании частотно-задающих элементов с жесткими допусками настройка частоты свободных колебаний ГУН не требуется

Выход контроля частоты ГУН 62,5/76 kHz

Драйвер светодиодного индикатора «СТЕРЕО»

Возможность как автоматического опознавания, так и принудительного задания системы декодирования, индикации текущей системы декодирования, принудительного "МОНО" режима

Минимум внешних компонентов

Питание 9 V; 5mA

БиКМОП технология

Пластмассовый 18-выводный корпус типа DIP-18

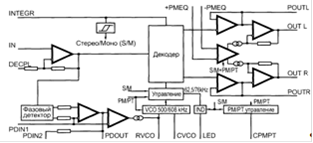

Структурная схема ис показана на рис. 2.5.

Рис. 2.5. Структурная схема КР174ХА51

ИС КР174ХА51 изготовлена по БиКМОП технологии и поставляется в пластмассовом корпусе DIP-18.

В качестве стереофонического усилителя мощности используем микросхему TDA2616 фирмы «Philips». Она была специально разработана для стереофонических радио и телевизионных приемников. Микросхема обеспечивает выходную мощность 2х5 Вт при питании 9В.

ОСОБЕННОСТИ

Требует очень немногих навесных компонентов

Отсутствие щелчков при включении /выключении

Превосходный баланс коэффициента усиления обоих усилителей

Высококачественное воспроизведение в соответствии с IEC 268 и DIN 45500

Защита от короткого замыкания и тепловая защита

Возможность отключения звука (mute).

Рис. 2.6. Блок-схема TDA2616.

Для того, чтобы обеспечить выполнение требований задания по избирательности по зеркальному каналу (70 дБ) необходимо как минимум три избирательных системы в тракте радиочастоты при использовании в качестве промежуточной частоты 465 кГц.

Однако выбранные нами микросхемы способны работать на промежуточной частоте до 50 МГц. Выбрав в качестве промежуточной частоту 21 МГц (т.к. на эту частоту есть твердотельные керамические фильтры) мы сможем обеспечить требуемую избирательность всего при одном входном широкополосном контуре. Графически это показано на рис. 2.7.

Рис. 2.7. Кривые избирательности при разных значениях промежуточной частоты.

Избирательность по соседнему и побочным каналам обеспечивается в тракте промежуточной частоты за счет использования пъезокерамических фильтров с кривой избирательности, показанной на рис. 2.8.

Один фильтр обеспечивает избирательность по соседнему каналу 40 дБ, система из двух фильтров - 80 дБ, что больше требуемого по заданию значения избирательности.
