Сложные логические схемы. Мультиплексоры

Таким образом, при С = 0 на входы асинхронного триггера не передаются активные уровни и триггер сохраняет ранее установленное в нем состояние QQ. При С = 1 состояние триггера определяется действующими на входах уровнями так же, как и в рассмотренном выше асинхронном RS-триггере.

Следовательно, функционирование синхронного RS-триггера может быть описано логическим выражением

Нормальная работа синхронного RS-триггера требует, чтобы за время действия лог.1 на синхронизирующем входе С уровни на информационных входах S и R оставались неизменными. Смена уровней на входах допускается лишь в то время, когда С = 0 и триггер не реагирует на уровни на входах S и R.

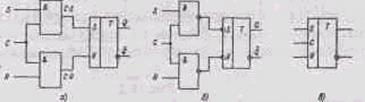

На рис. 7.в показано условное обозначение синхронного RS-триггера.

Рис. 7
