Способы передачи данных в сети Token Ring c STP

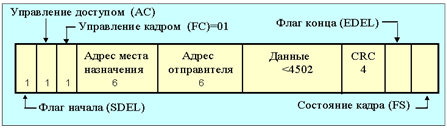

В сети используются кадры управления доступом к среде и информационные кадры (код типа кадра =01). Имеется 25 разновидностей. Сюда входят кадры инициализации, управления средой, сообщения об ошибках и кадры управления рабочими станциями. Общий формат заголовка кадра Token Ring представлен на рис. Размер поля данных, следующего за адресом отправителя, может иметь произвольную длину, в том числе и нулевую. В это поле может быть вложен пакет другого протокола, например:

начальный ограничитель (Start Delimiter, SD);

управление кадром (Frame Control, PC);

адрес назначения (Destination Address, DA);

адрес источника (Source Address, SA);

данные (INFO);

контрольная сумма (Frame Check Sequence, PCS);

конечный ограничитель (End Delimeter, ED);

Рис. 11

Вслед за адресом отправителя следует информация управления доступом к среде. Кадры управления доступом служат исключительно для целей управления сетью и не передаются через бриджи и маршрутизаторы. Управляющая информация включает в себя основной вектор и несколько субвекторов. Основной вектор задает тип УДС-кадра (или команду) и типы (или классы) станций отправителя и получателя, всего 4 байта. Субвекторы содержат информацию об адресе соседа-предшественника, номер физического отвода кабеля и пр. (3 и более байт). Представлен формат основного вектора.

Рис. 12

Технология Token Ring позволяет использовать для соединения конечных станций и концентраторов различные типы кабеля: STP Туре 1, UTP Туре 3, UTP Туре 6, а также волоконно-оптический кабель. При использовании экранированной витой пары STP Type 1 из номенклатуры кабельной системы IBM в кольцо допускается объединять до 260 станций при длине ответвительных кабелей до 100 м, а при использовании неэкранированной витой пары максимальное количество станций сокращается до 72 при длине ответвительных кабелей до 45 м.
