Выбор мест расположения станций и построение профилей интервалов

Для начала сведем все необходимые данные для построения профилей 1 и 2 в таблицы.

По топографической карте местности определим, на каких участках имеется лес и строения.

Так как в населенных пунктах есть высокие здания, то возьмем высоту строений равную 20 м, а высоту лесов равную 15 м.

Для большей наглядности высоты нормировать не будем.

Первый пролет

r1, км

h, м

V (высота строений и леса)

h1-высота с учетом V

0

132

0

132

0,6

132

15

147

1,5

117

15

132

1,8

220

20

240

4,04

220

20

240

7,5

171

0

171

9

171

20

191

11,7

175

20

195

13,5

171

20

191

15,3

202

0

202

18

202

0

202

Сначала строится линия, обозначающая условный нулевой уровень - парабола.

Проведем построение для первого профиля:

при км

Теперь по исходным данным и полученному нулевому уровню построим примерный вид профиля.

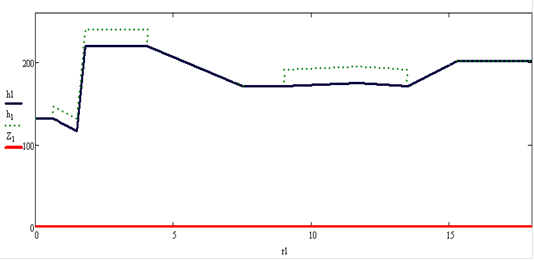

Рис. 1. Примерный вид первого профиля

Второй пролет

r2, км

h, м

V (высота строений и леса)

H2-высота с учетом V

0

202

0

202

0,675

202

0

202

1,35

171

0

171

2,7

175

15

190

3,78

236

15

251

5,94

240

0

240

7,83

251

15

266

9,18

251

15

266

11,205

240

0

240

12,15

241

0

240

14,04

240

15

255

15,93

240

15

255

17

236

0

236
