Схемотехническое моделирование

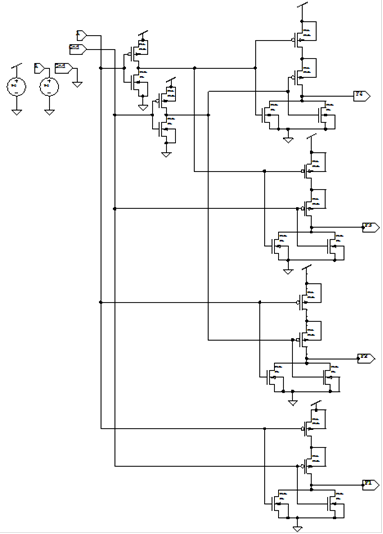

Используя САПР Tanner, выполним статический анализ 2-входового элемента «Искл-ИЛИ». Электрическая схема этого элемента, выполненная в редакторе S-Edit САПР Tanner, изображена на рисунке 2.

Рисунок 2 - Схема для статического анализа

Построим передаточную характеристику инвертора. Для этого на вход А подадим напряжение питания, соответствующее входному уровню единицы, а напряжение входе В будем изменять от 0 до E = 4 В.

Текстовое описание, сгенерированное из электрической схемы:

* SPICE netlist written by S-Edit Win32 11.00

* Written on Jun 26, 2010 at 03:21:39

* Waveform probing commands

.probe

.options probefilename="OTK_FOR_BO.dat"

+ probesdbfile="C:\sklf_tann\OTK_FOR_BO.sdb"

+ probetopmodule="Module0"

.include "C:\Program Files\Tanner EDA\T-Spice 11.0\models\ml2_125.md"

.dc lin source v22 0 5 0.001

.print dc v(F1) v(F3) v(A) v(B)

* Main circuit: Module0F4 N6 Gnd Gnd NMOS L=2u W=3.79u AD=66p PD=24u AS=66p PS=24u F4 N7 Gnd Gnd NMOS L=2u W=3.79u AD=66p PD=24u AS=66p PS=24u N7 Gnd Gnd Gnd NMOS L=2u W=3.79u AD=66p PD=24u AS=66p PS=24u N6 A Gnd Gnd NMOS L=2u W=3.79u AD=66p PD=24u AS=66p PS=24u F3 Gnd Gnd Gnd NMOS L=2u W=3.79u AD=66p PD=24u AS=66p PS=24u F3 N6 Gnd Gnd NMOS L=2u W=3.79u AD=66p PD=24u AS=66p PS=24u F1 A Gnd Gnd NMOS L=2u W=3.79u AD=66p PD=24u AS=66p PS=24u F2 A Gnd Gnd NMOS L=2u W=3.79u AD=66p PD=24u AS=66p PS=24u F1 Gnd Gnd Gnd NMOS L=2u W=3.79u AD=66p PD=24u AS=66p PS=24u F2 N7 Gnd Gnd NMOS L=2u W=3.79u AD=66p PD=24u AS=66p PS=24u N1 N6 Vdd Vdd PMOS L=2.53u W=3.0u AD=66p PD=24u AS=66p PS=24uF4 N7 N1 N1 PMOS L=2.53u W=3.0u AD=66p PD=24u AS=66p PS=24uN6 A Vdd Vdd PMOS L=2.53u W=3.0u AD=66p PD=24u AS=66p PS=24uN7 Gnd Vdd Vdd PMOS L=2.53u W=3.0u AD=66p PD=24u AS=66p PS=24uN3 N6 Vdd Vdd PMOS L=2.53u W=3.0u AD=66p PD=24u AS=66p PS=24uF3 Gnd N3 N3 PMOS L=2.53u W=3.0u AD=66p PD=24u AS=66p PS=24uN2 A Vdd Vdd PMOS L=2.53u W=3.0u AD=66p PD=24u AS=66p PS=24uF2 N7 N2 N2 PMOS L=2.53u W=3.0u AD=66p PD=24u AS=66p PS=24uN4 A Vdd Vdd PMOS L=2.53u W=3.0u AD=66p PD=24u AS=66p PS=24uF1 Gnd N4 N4 PMOS L=2.53u W=3.0u AD=66p PD=24u AS=66p PS=24uVdd Gnd 5A Gnd 5

* End of main circuit: Module0

В результате моделирования получим характеристику, представленную на рисунке 3.

Рисунок 3 - Передаточная характеристика элемента

Из характеристики видно, что напряжение переключения инвертора равно примерно 1,85 В, что в пределах 20% соответствует точному Uп = E / 2 = 2 В. [5]
