Выбор мультиплексора

Мультиплексор позволяет нам получить на выходе, в сторону спутникового модема, мультимедийный поток при подаче на вход различных видов информационного сигнала (цифровые потоки телефонии, передача данных, Интернет, видеотелефон и т.п.).

Выбор мультиплексора будем осуществлять по следующим критериям:

1. Протоколы сжатия голосовых каналов G.723.1, G.728, G.729, G.729b.

2. Наличие возможности организации каналов по ADPCM.

К построению были предложены мультиплексоры Verso SDM-9230, Cisco 2811 и RAD-2100. Приоритетность в выборе типа мультиплексора было решено сделать после окончания тестирования данных мультиплексоров.

Результаты тестирования

Тестирование RAD-2100

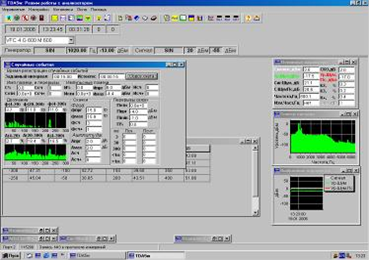

Рисунок 4.4

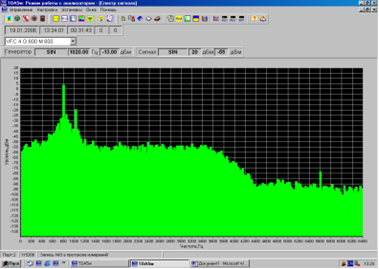

Рисунок 4.5

ПРОТОКОЛ ИЗМЕРЕНИЙ

==============================

Анализатор телефонных каналов AnCom TDA-5 (СЕР.НОМЕР:392, F.316, V.6.07)

=========================================================================

19.03.2006 09:50:59 Тип подключения к линии: VFC_4_G600_M600

=====================================================================

Запись №1 в протоколе измерений

-------------------------------------------------------------------------

19.03.2006 09:50:59 ГАРМОНИЧЕСКИЙ СИГНАЛ

-------------------------------------------------------------------------

19.01.2006 09:50:59 НАСТРОЙКИ ГЕНЕРАТОРА: SIN

Уровень сигнала,дБм -23.0

Частота сигнала,Гц . 1020.0

=========================================================================

19.03.2006 09:50:59 НАСТРОЙКИ ИЗМЕРИТЕЛЯ:

Таймер случайных событий: 00:15:00 Время усреднения: 00:00:00

Максимальный сигнал,дБм . 20

Минимальный сигнал,дБм -55

Минимальное соотношение сигнал/шум,дБ . 0

"Мертвое" время,мс Пороги регистрации

Скачки фазы . 125.0 . 15.0 град.

Скачки амплитуды 125.0 . 2.0 дБ

Импульсные помехи . 125.0 . -2.0 дБм

Перерывы связи 125.0 . -14.0 дБм

Маска С/Ш(L),дБ . нет

Маска С/Шпс(L),дБ . нет

Маска С/Ш(f),дБ . нет

Маска С/Шпс(f),дБ . нет

Маска A(f),дБ . нет

-------------------------------------------------------------------------

Уровень сигнала,дБм -5.96 Частота сигнала,Гц . 800.05

Уровень шума,дБм . -18.66 Изменение частоты,Гц . -----

Сигнал/шум,дБ 12.70 2-я гармоника,% 0.29

Уровень шума псоф.,дБм . -17.80 3-я гармоника,% 0.52

Сигнал/шум псоф.,дБ 11.84 2+3 гармоники,% 0.59

СКО сигнала,дБ . 0.17

-------------------------------------------------------------------------

Диапазон частот дрожания,Гц . 4-20 20-300 4-300

Размах дрожания фазы,град . 3.67 26.77 27.00

Размах дрожания амплитуды,% . 5.35 46.36 46.56

-------------------------------------------------------------------------

Фактическое время регистрации случайных событий: 000:15:00

Количество,шт -------------------------------------------

Скачки фазы 8 Сумма перерывов свыше 3 мс,шт 0

Скачки амплитуды . 6 Испорченные сек.,% Отн.время действия,ед.

Помехи и перерывы 13 0.11 . 1.7e-7

Импульсные помехи 1 0.11 . 1.7e-7

Перерывы связи . 12 0.00 . 0.0e+0

от 0.3 до 3 мс . 12 -------------------------------------------

от 3 до 30 мс 0 Сумма перерывов от 0.3 до 300 мс,шт 12

от 30 до 300 мс. 0 Сумма скачков, помех и перерывов,шт 27

от 300 мс до 1 мин 0 -------------------------------------------

свыше 1 мин . 0 Сумма перерывов свыше 300 мс,шт 0

-------------------------------------------------------------------------

Затухание продуктов паразитной модуляции: min -> 28.93 дБ (Oтстройка 200 Гц)

-50 -100 -150 -200 -250 -300 -350 -400 Oтстройка,Гц

33.94 42.73 45.93 48.49 48.02 55.91 50.38 56.73 Затухание,дБ

50 100 150 200 250 300 350 400 Oтстройка,Гц

43.59 37.17 32.64 28.93 32.23 41.81 43.95 50.91 Затухание,дБ

===========================================================================

Тестирование SDM-9230

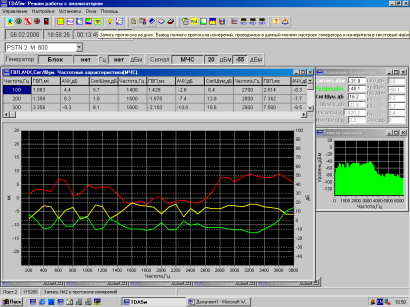

Рисунок 4.6

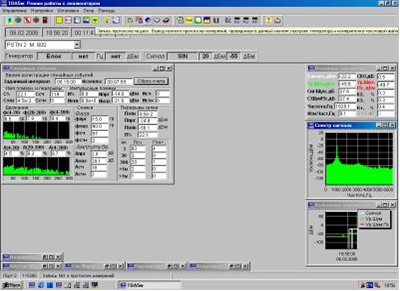

Рисунок 4.7

спутниковая линия связь

ПРОТОКОЛ ИЗМЕРЕНИЙ

==============================

Анализатор телефонных каналов AnCom TDA-5 (СЕР.НОМЕР:392, F.316, V.6.07)

=========================================================================

11.03.2006 16:31:57 Тип подключения к линии: VFC_4_G600_M600

=========================================================================

Запись №1 в протоколе измерений

-------------------------------------------------------------------------

11.03.2006 16:31:57 ГАРМОНИЧЕСКИЙ СИГНАЛ

-------------------------------------------------------------------------

11.03.2006 16:31:57 НАСТРОЙКИ ГЕНЕРАТОРА: SIN
