Обзор аналогичных устройств

Аналогичным устройством рассмотрим автоматическую систему управления токарным станком на базе микроконтроллера 16Б25ПСп (PIC16F876).

Рисунок 2.1 Устройство управления токарным станком

Так как разрабатываемая система управления будет реализована на микроконтроллере PIC16F887 и основные функции прокатного стана схожи с функциями токарного станка. Основные функции приведены в таблице 2.1

Прокатный стан

Токарный станок

обеспечение заданной скорости протяжки ленты

обеспечение заданной скорости шпинделя

обеспечение заданной длины получаемых заготовок

передвижение суппорта

защита приводов валиков рабочей клети от перегрузки

защита коробки передач от перегрузки

обеспечение безопасной эксплуатации

Таблица 2.1 Основные функции токарного станка и прокатного стана

Основные части и узлы токарного станка

Токарный станок, оборудованный вспомогательным оборудованием для нарезания резьбы, называют токарно-винторезным станком. На рисунке 2.2 схема общего вида токарно-винторезного станка.

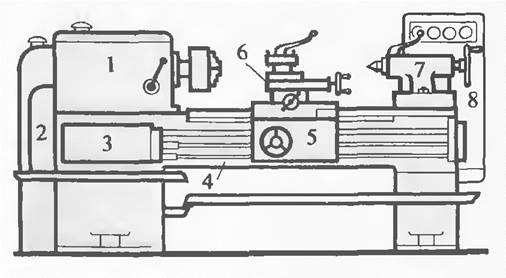

Рисунок 2.2 Схема общего вида токарно-винторезного станка

1 - передняя бабка с коробкой скоростей

- гитара сменных колес

- коробка подач

- станина

- фартук

- суппорт

- задняя бабка

- шкаф с электрообордованием

Передняя бабка - чугунная коробка, в которой находится главный рабочий орган станка - коробка скоростей и шпиндель.

Гитара - предназначена для настройки станка на требуемую величину подачи или шаг нарезаемой резьбы путем установки соответствующих сменных зубчатых колес.

Коробка подач - это механизм, которые передает вращение от шпинделя к ходовому винту или ходовому валу. Она позволяет изменять скорость движения подачи суппорта (величину подачи). Вращательное движение в коробке подач передается от шпинделя через реверсивный механизм и гитару со сменными зубчатыми колесами.

Станина - массивное чугунное основание, где смонтированы основные механизмы станка. Верхняя часть станины состоит из двух призматических и двух плоских направляющих, по которым передвигаются задняя бабка и суппорт. Станина закреплена на двух тумбах.

Шпиндель - имеет вид полого вала. Справа на шпинделе крепятся приспособления, зажимающие заготовку. Шпиндель получает вращение от расположенного в левой тумбе электродвигателя через систему зубчатых колес, клиноременную передачу и муфты, которые размещены внутри передней бабки. Этот механизм называется коробкой скоростей и позволяет изменять частоту вращения (число оборотов в минуту) шпинделя.

Суппорт механизм для обеспечения движения подачи и установки резца, т. е. передвижения резца в разные стороны. Движение подачи может производится механически или вручную. Механическое движение подачи к суппорту поступает от ходового винта или ходового вала (во время нарезании резьбы).

Суппорт состоит из каретки, которая перемещается по направляющим станины, фартука, в котором расположен механизм преобразования вращательного движения ходового вала и хо­дового винта в прямолинейное движение суппорта, механизма поперечных салазок, меха­низма резцовых (верхних) салазок, механизма резцедержателя.

Задняя бабка предназначается для поддержания конца длинных заготовок в процессе обработки, а также для закрепления и подачи стержневых инструментов (сверл, зенкеров, разверток).
