Выбор оборудования

Описание органов управления АТЕ-9051

Описание органов управления АТЕ-9051 указано на рисунке 14.

Дисплей шумомера АТЕ-9051 указан на рисунке 15.

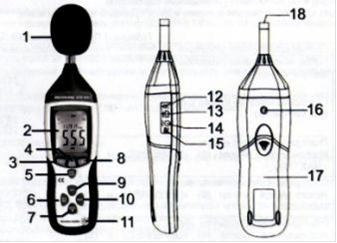

Рисунок 14 - Органы управления

Ветрозащитная насадка.

Дисплей.

«REC». Кнопка записи в память.

«SETUP». Кнопка установки времени и даты и включения/выключения режима автоотключения.

«FAST/SLOW». Кнопка выбора скорости измерения.

«МАХ MINI» Кнопка удержания максимального и минимального значения.

«LEVEL». Кнопка выбора диапазона.

Кнопка включения подсветки.

«А/С». Кнопка выбора шкалы А и С.

«HOLD».Кнопка удержания показаний.

Кнопкавключения/выключения питания прибора.

Разъем для подключения внешнего источника питания DC 9 В.

Разъеминтерфейса USB.

Аналоговыйвыход.

. Регулятордля выполнения калибровки прибора.

Резьбовоесоединение для установки на штатив.

Крышкабатарейного отсека.

Электрический микрофон конденсаторного типа.

Рисунок 15 - Дисплей шумомера АТЕ-9051

«UNDER». Индикатор выхода результата измерения за нижнюю границу диапазона.

«OVER», Индикатор выхода результата измерения за верхнюю границу диапазона.

«MIN». Индикатор режима удержания минимального значения за период измерения.

«МАХ». Индикатор режима удержания максимального значения за период измерения.

«FAST».Индикатор активности быстрого режима измерения.

«SLOW».Индикатор активности медленного режима измерения.

Индикатор значения нижней границы выбранного диапазона.

Индикатор значения верхней границы выбранного диапазона.

Аналоговая шкала.

Индикатор времени и даты.

Цифровой индикатор.

«REC». Индикатор активности режима записи показаний.

Индикатор включенного режима автоотключения.

«AUTO». Индикатор активности автоматического выбора диапазона.

«HOLD». Индикатор включенного режима удержания показаний.

«dBA».Индикатор выбора весовой шкалы А.

«dBC». Индикатор выбора весовой шкалы С.

«FULL». Индикатор заполнения памяти.

Порядок проведения измерений с помощью шумомера АТЕ-9051

Включить прибор кнопкой (3) «ON/OFF».

Для выполнения корректных измерений уровня звука необходимо выбрать весовой

коэффициент для коррекции частотной характеристики, по которому будет проводиться измерение (шкала А или шкала С).

Шкала А - это скорректированная частотная характеристика, приближающаяся к частотной характеристике чувствительности человеческого уха (ухо менее чувствительно к низким и более чувствительно к высоким частотам)

Шкала С - более линейная и используется для измерения истинных уровней шумов испытуемого оборудования.

Параметры весовых коэффициентов для шкал А и С.

Обычно проводятся измерения по шкале А.

Нажатием кнопки (4) «А/С» выбрать весовую шкалу А или С. Если на дисплее активен индикатор (9) "dbA", то измерения будут проводиться по шкале А. если активен индикатор (10) "dbC". то измерения будут проводиться по шкале С.

Кнопкой (6) «LEVEL/REC» выбрать диапазон измерения. Для отображения выбранного диапазона служит индикатор (11). Если индикатор (11) отображается как *01*. то выбран диапазон "30-80 дБ", ”02* - *50-100 дБ", *03’ - "80-130 дБ" и *04* - "AUTO". Если результаты измерений выходят за верхнюю границу выбранного диапазона, то в верхней строке (11) будут отображаться символы "OVER", если за нижнюю границу - «UNDER».

В зависимости от источника звука, уровень которого измеряется, выбрать один из двух временных режимов: «FAST» - быстрый режим (1 раз в 125 мс) или «SLOW» - медленный режим (1 раз в 1 секунду). Выбор времени измерения производится нажатием кнопки (7) «F/S».

Если на дисплее активен индикатор (12) "F, то выбран быстрый режим измерения, если активен индикатор (13) “S', то - медленный режим измерения.

Обычно, быстрый режим (FAST) предназначается для работы в диапазоне частот звуков, воспринимаемых человеческим ухом, а медленный режим (SLOW) удобен для получения усредненных значений уровней вибраций.

Для проведения измерений направить микрофон на источник шума с расстояния 1 -1,5 м. При этом на цифровом индикаторе (15) высветится результат измерения в децибелах (ДБ). Аналоговая шкала (14) служит для оценки изменения уровня шума и обновляется 20 раз в секунду.

Настройка шумомера

Режимы удержания показаний, удержание показаний.

Для фиксации текущего показания на дисплее, находясь в режиме измерения, необходимо нажать кнопку (4) «HOLD».

Включение подсветки дисплея

Для включения подсветки дисплея кратковременно (не более 3-х секунд) нажать кнопку (3) «ON/OFF».
