Средства перехвата акустической информации

В прямых акустических (воздушных) технических каналах утечки информации (рисунок 10) средой распространения акустических сигналов является воздух. В качестве датчиков средств разведки используются высокочувствительные микрофоны, преобразующие акустический сигнал в электрический.

Рисунок 10 - Распространения акустических сигналов

В аппаратуре акустической разведки используются микрофоны различных типов с чувствительностью 30 - 60 мВ/Па, обеспечивающие регистрацию речи средней громкости на удалении до 7 - 10 м от её источника. При этом частотный диапазон составляет в основном от 50-100 Гц до 5 - 20 кГц.

Перехват акустической (речевой) информации из выделенных помещений по данному каналу может осуществляться:

с использованием портативных устройств звукозаписи (диктофонов), скрытно уста-новленных в выделенном помещении;

с использованием электронных устройств перехвата информации (закладных устройств) с датчиками микрофонного типа (преобразователями акустических сигналов, распространяющихся в воздушной среде), скрытно установленных в выделенном помещении, с передачей информации по радиоканалу, оптическому каналу, электросети 220 В, телефонной линии, соединительным линиям ВТСС и специально проложенным кабелям;

с использованием направленных микрофонов, размещённых в близлежащих строениях и транспортных средствах, находящихся за границей контролируемой зоны;

без применения технических средств (из-за недостаточной звукоизоляции ограждающих конструкций выделенных помещений и их инженерно-технических систем) посторонними лицами (посетителями, техническим персоналом) при их нахождении в коридорах и смежных помещениях (непреднамеренное прослушивание).

Использование тех или иных средств акустической разведки определяется возможностью доступа в контролируемое помещение посторонних лиц. Если посторонние лица не имеют постоянного доступа в выделенное помещение, но имеется возможность его регулярного кратковременного посещения под различными предлогами (например, для проверки системы освещения, кондиционирования или уборки помещения), то для перехвата речевой информации могут использоваться портативные устройства звукозаписи (в основном цифровые диктофоны), которые скрытно устанавливаются в интерьерах помещений, как правило, непосредственно перед проведением закрытого мероприятия (рисунок 11). После окончания мероприятия диктофон из помещения изымается. Такие устройства также могут камуфлироваться под предметы повседневного обихода, например, книги, письменные приборы, пачки сигарет и т.д.

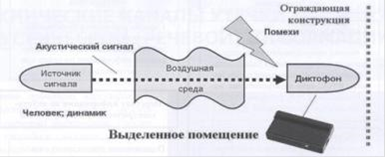

Рисунок 11 - Перехват речевой информации с помощью диктофона

В настоящее время зарубежными и отечественными фирмами выпускается огромное количество портативных цифровых диктофонов, которые очень легко спрятать практически в любом помещении. Цифровые диктофоны могут быть встроены в авторучку, наручные часы и т.п.

Недостатком способа перехвата речевой информации с использованием портативных диктофонов является необходимость повторного проникновения в выделенное помещение с целью изъятия диктофона для прослушивания записанных разговоров. Такого недостатка лишены электронные устройства перехвата информации (закладные устройства).

Под закладными устройствами обычно понимают портативные устройства съёма информации, скрытно внедряемые (закладываемые) в выделенные помещения, в том числе в ограждающие конструкции, оборудование, предметы интерьера, а также в технические средства и системы обработки информации, вспомогательные технические средства и системы.

Перехватываемая акустическими закладками информация может передаваться на приёмные пункты по радио- и оптическому каналам, специально проложенным линиям, электросети переменного тока, телефонным линиям и т.д.

В том случае, если имеется постоянный неконтролируемый доступ в выделенное помещение, в нём заранее могут быть установлены миниатюрные микрофоны, соединительные линии которых выводятся в специальные помещения, где устанавливается регистрирующая или передающая аппаратура. Причём длина соединительного кабеля может достигать 10 км. Такие системы перехвата акустической информации часто называют проводными микрофонными системами (рисунок 12).

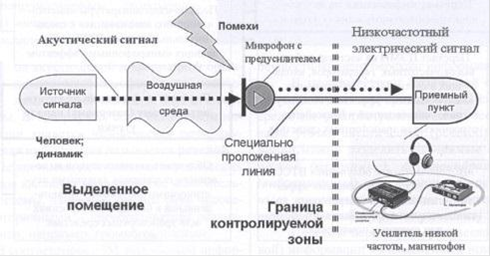

Рисунок 12 - Проводные микрофонные системы перехвата акустической информации
