Технология изготовления полупроводниковых микросхем на основе биполярных транзисторов с диэлектрической изоляцией

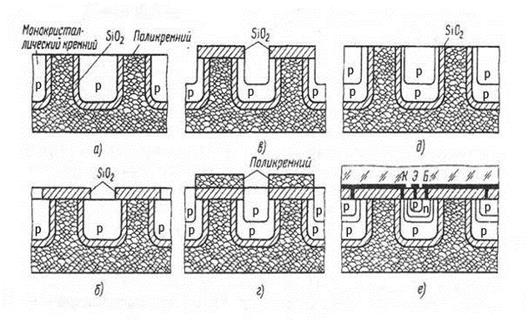

Рис. 10. Изменения кремниевой подложки p+типа при изготовлении микросхем по второму варианту ЭПИК-процесса после:

а) - операций окисления, травления канавок, осаждения поликремния и сошлифования монокристаллической пластины p+типа; б) - окисления и фотолитографии; в) - травления канавок в монокристаллических участках кремния; г) - выращивания коллекторных pслоев локальной эпитаксией (на пленке окисла растет поликремний); д) - удаления плёнок в SiO2 и ППК и получения планарной структуры; е) - формирования базовой эмиттерной областей транзисторов, нанесения термическим окислением пассивирующего окисла, создания разводки и нанесения защитного диэлектрика.
