Описание предметной области по характеристикам замкнутых САУ

Кривые АФЧХ, ФЧХ, ВЧХ, МЧХ обладают свойством симметрии. Поэтому по результатам вычисления кривых для положительных частот можно построить кривые для всего диапазона частот , так как , , , . В связи с этим исследование звеньев (систем) можно проводить только в положительном диапазоне частот, тем более, что отрицательные частоты реально не существуют.

Исследование САУ значительно упрощается при использовании логарифмических частотных характеристик.

Логарифмическая амплитудная частотная характеристика (ЛАЧХ) - это кривая (рис. 1.7), построенная в логарифмическом масштабе частот в соответствии с выражением:

Единицей измерения величины , которая откладывается по оси ординат, является децибел. По оси абсцисс откладывается частота в логарифмическом масштабе . Равномерной единицей по оси абсцисс является декада - это любой отрезок, на котором значение частоты увеличивается в 10 раз.

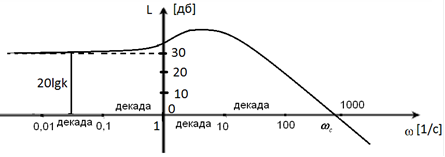

Рис. 1.7. Логарифмическая амплитудная частотная характеристика.

Точка пересечения ЛАЧХ с осью абсцисс называется частотой среза . Она определяется из условия

Ось абсцисс () соответствует значению =l, т.е. прохождению амплитуды сигнала через САУ без изменения. Верхняя полуплоскость ЛАЧХ соответствует значениям , т.е. усилению амплитуды, а нижняя полуплоскость - значениям , т.е. ослаблению амплитуды. ЛАЧХ может быть приближенно построена в виде асимптотической ЛАЧХ, представляющей собой совокупность отрезков прямых линий (асимптот) с наклонами, кратными величине 20 дб/дек.

Логарифмическая фазовая частотная характеристика (ЛФЧХ) - это кривая ФЧХ , построенная в логарифмическом масштабе частот (рис. 8). Как и при построении ЛАЧХ по оси абсцисс откладывают значение частоты в логарифмическом масштабе , а записывают действительное значение частоты. По оси ординат откладывают значении функции . Таким образом, ЛФЧХ - это зависимость от логарифма частоты.

Рис. 1.8. Логарифмическая фазовая частотная характеристика

Частотные показатели (оценки) качества САУ

Частотными называются оценки качества, позволяющие по виду частотных характеристик замкнутой САУ количественно оценить запас устойчивости и быстродействие системы.

Величина запаса устойчивости показывает, насколько далеко находится САУ от колебательной границы устойчивости, за которой в системе возникают незатухающие автоколебания. Под быстродействием САУ понимается быстрота реагирования САУ на появление управляющих и возмущающих воздействий.

К числу основных частотных оценок качества САУ относятся:

запас устойчивости по амплитуде (или по модулю) (в линейном масштабе) и (в логарифмическом масштабе);

запас устойчивости по фазе ;

показатель колебательности ;

резонансная частота ;
