Потери в оптических волокнах

Современные оптические сети, использующие технологии DWDM, активно используют диапазон C. Также постепенно осваивается четвертое окно - диапазон L. Намечается использование пятого окна - диапазон S. В результате в диапазоне длин волн 1260…1650 мкм обеспечивается полоса пропускания не менее 50 ТГц.

Составляющие потерь в оптических волокнах

В общем случае, потери в оптических волокнах складываются из собственных потерь в волоконных световодах aс и дополнительных потерь, т.н. кабельных aк, обусловленных скруткой, а также деформацией и изгибами световодов при наложении покрытий и защитных оболочек в процессе изготовления оптического кабеля (рис. 8).

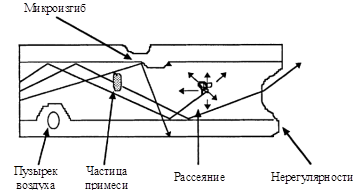

Рис. 8. Некоторые составляющие затухания оптических волокон.

Собственные потери оптических волокон состоят из потерь поглощения aп и потерь рассеяния aр, а также потерь на поглощение, обусловленных присутствующими в световодах примесями aпр и потерь на поглощение в инфракрасной области aик [48]:

, дБ/км

где aс - собственные потери;

aк - кабельные потери;

aп - потери на поглощение;

aр - потери на рассеяние;

aпр - потери на поглощение, обусловленные примесями;

aк - кабельные потери;

aик - потери на поглощение в инфракрасной области.

Потери Рэлеевского рассеяния

Потери Рэлеевского рассеяния обусловлены тепловой флуктуацией показателя преломления и неоднородностями материала световода, расстояние между которыми меньше длины волны. Свет, попадая на такие неоднородности, рассеивается в разных направлениях, в результате часть его теряется в оболочке. Величина потерь на рассеяние aр, дБ/км, определяется по следующей формуле [48, 49]:

где kр - коэффициент Рэлеевского рассеяния, для кварца равный примерно (0,8 мкм4 . дБ)/км.

Потери на Рэлеевском рассеянии определяют нижний предел собственного затухания, соответствующий длине волны 1550 нм, и сильнее проявляются в области коротких длин волн.

Коэффициент Рэлеевского рассеяния зависит от режима тепловой обработки заготовки и уменьшается при снижении температуры вытяжки волокна. Таким образом, при уменьшении температуры вытяжки до 1800оС и скорости вытяжки до 1м/с потери в оптических волокнах с легированной GeO2 сердцевиной удалось уменьшить до 0,16 дБ/км и 0,29 дБ/км на длинах волн 1550 и 1310 нм, соответственно.

Дальнейшее уменьшение затухания может быть получено в оптических волокнах с так называемой депрессированной оболочкой. В световодах такого типа потери aр снижаются за счет уменьшения степени легирования сердцевины. Также уменьшаются потери, возникающие из-за дефектов, появляющихся при вытяжке волокна, т.к. сердцевина и оболочка лучше согласованы по вязкости.

Потери на поглощение

Потери на поглощение состоят как из собственных потерь в кварцевом стекле (ультрафиолетовое и инфракрасное поглощение) aп, так и из потерь, связанных с поглощением на примесях aпр.

Примесные центры, в зависимости от типа примеси, поглощают свет на определенных (присущих данной примеси) длинах волн и рассеивают поглощенную световую энергию в виде джоулева тепла. Затухание поглощения определяется соотношением [48, 49]:

где tgd - тангенс угла диэлектрических потерь в световоде.

Тем не менее, уже к 1990 г. оптические волокна становятся настолько чистыми (99,9999%), что наличие примесей перестает быть основным фактором затухания. Спектральная характеристика затухания a(l) сглаживается (рис. 1.18), при этом проявляются локальные максимумы резонанса поглощения на гидроксильной группе ОН- (длины волн 1290 и 1383 нм).

Однако в последних разработках одномодовых оптических волокон за счет улучшения технологии очистки от водяных паров удалось снизить потери и в «водяном» пике. Подобные волокна получили название LWPF (Low Water Peak Fiber), при этом потери в области l=1380±3 нм снижены до 0,31 дБ/км, что меньше, чем потери во втором окне прозрачности.

В таблице 6. приведены ведущие производители оптических волокон и соответствующие торговые марки волокон LWPF. а на рис. 1.20 приведены спектральные характеристики коэффициента затухания.

Таблица 6.
