Оптические разъемы светового излучения

Оптические разъемы и неразъемное соединение (сращивание) волокон используются для соединения секций волокна (кабеля). Волоконно-оптический кабель (ВОК) доставляется производителю работ на катушках с намотанным кабелем длиной 1-25 км. Для систем дальней связи, в отличие от сетей в офисе клиента, катушки состоят из сегментов кабеля (строительных длин), которые должны быть соединены вместе для создания рабочей системы. Для этой цели используются либо оптические разъемы, либо сращивание волокон.

Промышленная практика диктует (в хорошем смысле) использование оптических разъемов на обоих концах кабеля и сращивание для промежуточных секций. Причины такой практики в следующем:

- Сростки дают вносимые потери минимально на уровне 0,04 дБ на один сросток, тогда как оптические разъемы имеют большие вносимые потери. Кроме того, сростки обеспечивают определенное постоянство.

Это вынуждает использовать оптические разъемы в тех местах, где мы ожидаем несколько или много соединений/разъединений, например, в коммутационных панелях или соединительных кроссах. Многие оптические разъемы сделаны для осуществления легкого сочленения (соединения/разъединения).

Возможность использования оптических разъемов должно рассматриваться там, где волокно стыкуется либо с пассивным, либо с активным устройством. Если мы хотим заменить устройство, то это значительно удобнее сделать при наличии оптического разъема, чем сростка.

На рынке существует большое количество специализированных оптических разъемов. Волоконно-оптические разъемы доступны в двух типоразмерах: разъемы стандартного размера и миниатюрные оптические разъемы. Существуют оптические разъемы, которые могут соединить как одно, так и несколько волокон.

Одни оптические разъемы могут быть спроектированы для соединений в полевых условиях, другие - для соединения в заводских условиях. К последним типам относятся оптические разъемы для соединительных шнуров (пиг-тейлов). Соединительный шнур - короткий по размеру одноволоконный кабель, присоединяемый обычно к устройствам типа: источник света или детектор светового сигнала. Другой конец такого шнура имеет оптический разъем, устанавливаемый производителем устройства. Если соединение производят в полевых условиях, необходимо предусмотреть ответную часть для такого типа разъема, установив ее на конце соединяемого волокна.

Оставшаяся часть материала главы будет сконцентрирована только на оптических разъемах, устанавливаемых в полевых условиях.

Конструкция оптических разъемов - общий случай

Оптический разъем состоит из трех основных частей:

1. Наконечник - ферул.

2. Соединительная розетка.

3. Стягивающая гайка.

Вид типичного оптического разъема в сборке приведен на рисунке 11.

Обычно оптический разъем состоит из оболочки, внутри которой расположен керамический наконечник (ферул) с прецизионным продольным концентрическим каналом. Оголенный отрезок волокна вставляется в канал наконечника и удерживается резиной или термоплавким клеем. Выступающий конец волокна затем скалывается и полируется заподлицо (плоское зеркальное полирование). Металлическая оболочка выравнивается и соединяется встык с керамическим наконечником мягкой опрессовкой. Наиболее распространенный внешний диаметр наконечника - 2,5 мм, но в оптических разъемах с малым форм-фактором может использоваться наконечник диаметром 1,25 мм.

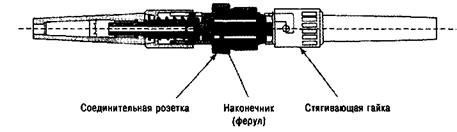

Рисунок 11 - Основная структура оптического разъема

, по крайней мере, 40 дБ. Другой важный параметр - число сочленений. Оно относится к числу соединений/разъединений, начиная с которого характеристики разъема станут ухудшаться. Это число, как показывает опыт, колеблется от 200 до 600 сочленений.

Оптический разъем типа ST. Этот тип разъема использует быстро сочленяемое байонетное соединение, которое требует повернуть разъем только на четверть оборота для осуществления соединения/разъединения. Встроенный ключ обеспечивает хорошую повторяемость параметров соединения, потому что разъем будет всегда одинаково сочленен с соединительной втулкой. Разъем типа ST в настоящее время заменяется на более прогрессивный разъем типа SC. Уровень вносимых потерь разъема типа ST составляет 0,5 дБ.
