Выбор типа оборудования, комплектация, описания

Описание блоков SMS - 2500А.

АСМ НS - блок административного управления оборудованием и интерфейс локального терминала (высокоскоростная кассета).

АСМ МS - блок административного управления оборудованием и интерфейс локального терминала (среднескоростная кассета).

МСIА - обеспечивает Q интерфейс для системы управления сетью.

INF MS - для связи кассет МS и НS. При помощи АDХ 16(1) К INF МS (1) и АDХ 16(2) К INF МS (2) переключение АDХ 16(n) К INF МS (n) осуществляется параллельно.

DCP - блок для предварительной обработки сигнала в канале DCCv для интерфейсов потока STM 1. Блок DCP соединяется с блоком АСМ НS высокоскоростной кассеты НS по внутренней локальной сети LAN и обеспечивает передачу данных между МСIА и байтами D1-D3 сигнала STM -N.

АDХ 16 - блок кросс-коммутации с уровнем коммутации VС-4.

Функции остальных блоков идентичны уже рассмотренным.

На рисунках 4.1,4.2, 4.3, 4.4 представлено графическое расположение блоков на полках соответствующих мультиплексоров. На рисунке 4.1 представлено размещение блоков SМS-150V, режим терминального мультиплексора (составляющие сигналы: интерфейс 2М, агрегатный сигнал: электрический интерфейс SТМ-1). На рисунке 4.2 представлено размещение блоков SМS-2500С, режим ввода- вывода (составляющие сигналы: интерфейс 2М, агрегатный сигнал: оптический интерфейс SТМ-16). В области терминальной панели расположены блоки 2М SW. На рисунке 4.3 представлено размещение блоков SМS-2500А высокоскоростной кассеты НS, на рисунке 4.4 - среднескоростной кассеты МS.

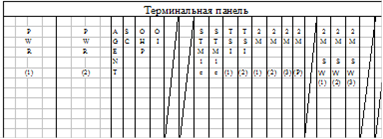

Рисунок 4.1.
