Анализ технического задания

Ссылаясь на таблицу 2 с характеристиками материалов и спецификацию этих материалов, я выбрал материал под названием фольгированный стеклотекстолит (марка СТФ2). Так как фольгированный текстолит марки СТФ2 имеет наиболее лучшее технические характеристики и отвечает техническим требованиям моего курсового проекта.

ПП будет изготавливаться методом комбинированный позитивный метод, так как этот метод наиболее удовлетворяет технические требования моего курсового проекта.

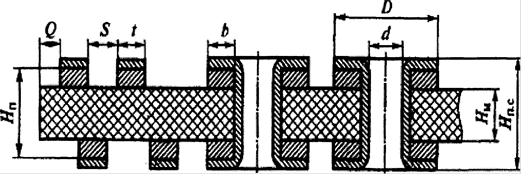

Рис 1 Схема конструкции двухслойной печатной платы

t - ширина проводника;

b - расстояние от края просверленного отверстия до края контактной площадки (поясок);

d - диаметр отверстия;

D - диаметр контактной площадки;

S - расстояние между проводниками;

Q - расстояние от края печатной платы, выреза, паза до элементов проводящего рисунка;

Нп - толщина ПП;

Нм - толщина материала основания ПП;

Нп.с. - суммарная толщина ПП с химическим или гальваническим покрытием Печатная плата будет располагаться в корпусе кондиционера, и крепиться к нему.
