Используемые топологии сети Token Ring c STP

еть Token Ring имеет топологию звезды, все оконечные станции которой подключаются к общему устройству (MSAU - MultiStation Access Unit)

В общем это:

физическая топология - "звезда";

логическая топология - "кольцо";

узкополосный тип передачи;

скорость передачи 4 и 16 Мбит/с;

соединение неэкранированной и экранированной витой пары с STP;

метод доступа - маркерное кольцо.

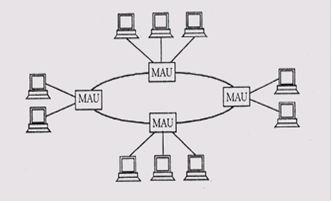

Топологи используемая в этой технологии «звездно-кольцевая» она изображена на рисунке ниже.

Рис. 7

Периферийные ЭВМ подключаются к блокам msau по схеме звезда, а сами MSAU соединены друг с другом по кольцевой схеме. Возможна реализация схемы звезда и иным способом. Здесь объединяющую функцию выполняет блок концентратора. См на рисунок ниже.

Рис. 8

Логическое кольцо в этой сетевой архитектуре организуется концентратором, который называется модулем множественного доступа (MSAU - MultyStation Access Unit) или интеллектуальным модулем множественного доступа (SMAU - Smart Multystation Access Unit). Кабели (витые пары) соединяют клиентов и серверов с MSAU, который работает по принципу других концентраторов.

При соединении компьютеров он включается в кольцо (рис. ниже). IBM MSAU имеет 10 портов соединения. К нему можно подключить до 8 компьютеров. Каждое кольцо может содержать до 33 концентраторов. См рис ниже.

Рис. 9

Общее число компьютеров - 72 при использовании UTP и 260 при использовании STP.

Другие производители выпускают MSAU большей емкости (в зависимости от модели). Расширение логического кольца на базе концентраторов позволяет увеличить общее количество узлов в сети (рис. ниже).

Рис. 10

При этом расстояние между концентраторами до 45м (152м), а каждая РС соединяется с MSAU: при UTP - сегментом до 45м; при STR - сегментом до 100м. Расстояние между MSAU можно увеличить до 365, установив репитер.
