Окончательный выбор типа аппаратуры и характеристик афт. построение диаграммы уровней на пролете

В процессе расчета уточняются параметры антенн.

Рис. 7. Диаграмма уровней схематично

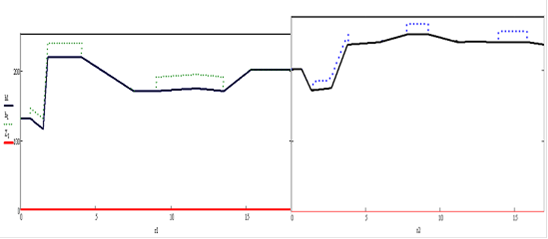

Рис. 8. Совмещение профилей

Выбранный ранее тип аппаратуры соответствует всем рассчитанным показателям, поэтому оставляем его.

Краткое описание аппаратуры:реднескоростные цифровые радиорелейные станции МИК-РЛ18МИК-РЛ18 предназначены для организации внутризоновых, местных и технологических линий связи в диапазонах частот 18 ГГц со скоростью передачи основного потока до 34 Мбит/с. Возможна реализация конфигураций 1+0, 1+1 и 2+0. В конфигурациях 1+1 и 2+0 передатчики работают на одну антенну. В конфигурации 1+1 возможна организация <горячего> (на двух парах частот) и <тёплого> (на одной паре частот) резервирования. По функциональным возможностям системы контроля и управления аппаратура радиорелейных станций разделена на две группы (1 и 2 уровень системы). Уровень системы определяется применяемыми модулями доступа. ЦРРС первого уровня применяются при построении многоинтервальных радиорелейных линий произвольной топологии, с развитой системой дистанционного контроля и управления аппаратурой РРС и внешними устройствами. Цифровые радиорелейные станции второго уровня применяются при построении местных (преимущественно одноинтервальных) РРЛ с локальной системой контроля и управления аппаратурой.
