Схема размещения и соединения сетевого оборудования

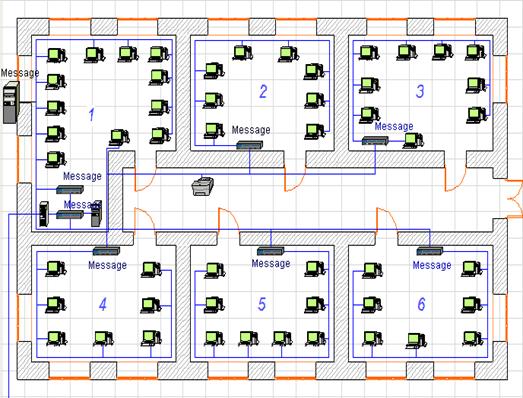

Рисунок 3.1 - Структура спроектированной сети первого этажа

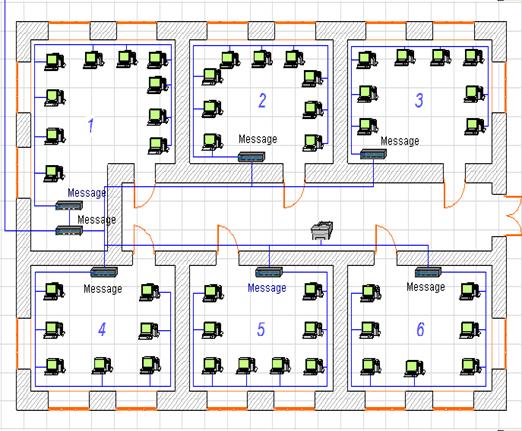

Рисунок 3.2 - Структура спроектированной сети второго этажа

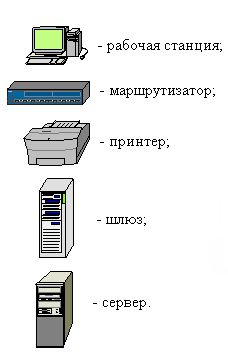

где

В представленной структуре возможно изменение сети, за счет увеличения или уменьшения количества рабочих станций, серверов, а также различного сетевого офисного оборудования. Увеличение оборудования возможно за счет оставленных свободных портов в маршрутизаторах.
