Мультиплексор

Мультиплексор - это устройство, предназначенное для коммутации одного из информационных входов D0, D1, ., Dn, адрес которого задается на управляющих входах А1, А2, ., Аk (причем n=2k - 1) на выход Q, при подаче сигнала синхронизации на вход С (если последний имеется).

В данном проекте требуется построить синхронный мультиплексор, имеющий четыре входа данных и соответственно два управляющих входа.

Исходя из определения и задания, составим таблицу истинности синхронного мультиплексора.

Таблица 1.7 - Состояния мультиплексора

Из таблицы состояний видно, что для данного мультиплексора состояния его выхода можно описать с помощью следующего выражения:

Приведя, данную функцию алгебры логики к базису И-НЕ получаем

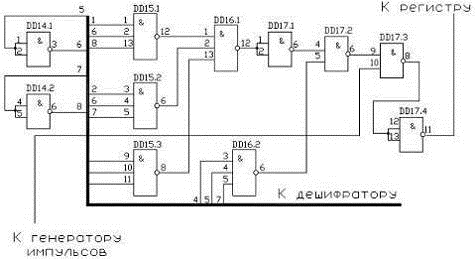

Рис. 1.9 Принципиальная схема мультиплексора

Рассмотрим подробней соединение дешифратора (рис. 1.8) с мультиплексором (рис. 1.9). Из рисунков видно, что дешифратор и мультиплексор соединяются одной шиной, рассмотрев строение шины, мы также рассмотрим и способ подключения. Номера каналов шины с первого по четвёртый отвечают за входы D0 - D3 мультиплексора соответственно, с другой стороны к этим же каналам подсоединены выходы Y5 - Y2 дешифратора, отсюда следует, что на каждый вход данных мультиплексора приходится один выход дешифратора, начиная со старшего. Каналы с пятого по восьмой отвечают за прямые и инверсные значения, подаваемые на входы адреса мультиплексора. Со стороны дешифратора к этим каналам подключаются два младших выхода. В результате чего на входы A1 и А2 мультиплексора подаются соответственно значения с выходов Y1 и Y0 дешифратора.
