Таблица А.З Частотное разнесение соседних каналов
Частотный диапазон, ГГц |
Скорость (Мбит/с) |
Разнесение, МГц |
7.25 - 7.55 |
2 |
3,5 |
4x2 |
7 | |
16x2 |
28 |
Таблица А.4 Характеристики излучения
Скорость передачи (Мбит/с) |
2 |
4x2 |
16x2 |
Класс излучения |
2M00G7WDT |
5M00G7WDT |
20M00G7WDT |
Ширина полосы излучения, МГц, на уровне, дБ | |||
-3 |
2 |
5 |
20 |
-30 |
3,5 |
7 |
28 |
-40 |
5 |
10 |
40 |
Таблица А.5 Мощность передатчика
Частотный диапазон (ГГц) |
Максимальная мощность (дБм) |
Минимальная мощность (дБм) |
Коэффициент шума(дБ) |
7.25 - 7.55 |
27 |
7 |
<3,5 |
Таблица А.6 Стабильность уровня и шаг регулировки мощности
Частотный диапазон (ГГц) |
Стабильность мощности передатчика (дБ) |
Шаг регулировки мощности (дБ) |
7.25 - 7.55 |
<±2 |
1 |
Выносное оборудование
Таблица А.7 Относительный уровень побочных излучений, дБ
На гармониках (до 3 fp): |
<-60 |
На гармониках (выше 3 fp) |
<-60 |
Прочие виды побочных излучений |
<-60 |
Уровень шумовых излучений |
<-50 |

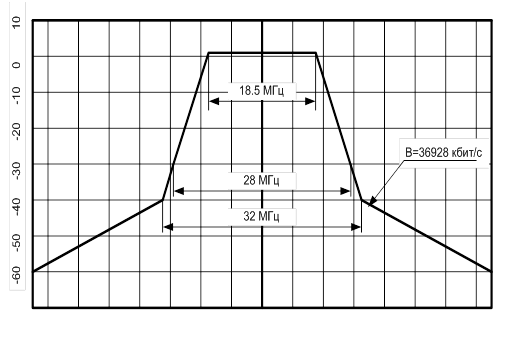

Рисунок А.1 Спектральная маска для сигналов МИК-РЛ
Таблица А.8 Минимально допустимый уровень сигнала на входе приёмника
Частотный диапазон (ГГц) |
Скорость (Мбит/с) |
Уровень сигнала на входе (чувствительность) приёмника при Кош = 10-3 / 10-6, дБм | |
7.25 - 7.55 |
2 4x2 16x2 |
-92 -88 -83 |
-89 -85 -80 |
Таблица А.9 Максимально допустимый уровень принимаемой мощности на входе приёмника
Частотный диапазон (ГГц) |
Уровень сигнала BER 10-3 (дБм) |
Предельно допустимый уровень мощности, гарантирующий работоспособность системы (дБм) |
7.25 - 7.55 |
<-30 |
<0 |
