Виды резервирования

Резервирование сети SDH обеспечивается наличием избыточности аппаратуры и применением коммутационной логики , которая, в случае повреждения или снижения качества, производит замену канала на резервный.

В сети SDH можно осуществлять защиту секций мультиплексирования (оконечного оборудования секции мультиплексирования - Multiplex Section Termination, MST), путем использования блока защиты секции мультиплексирования (Multiplex Section Protection, MSP).

В сети SDH предусмотрены две различные архитектуры защиты:

· защита n + 1

· защита 1 + 1.

· Остановимся поподробнее на них.

· В архитектуре n + 1 одна секция защиты обслуживает большую часть трактов, число которых n заключено в пределах между 1 и 14 (n= 1…14). В случае повреждения в одной из рабочих секций тестирования, сигнал приема и передачи STM-N направляется по резервному тракту. Если в процессе тестирования не наблюдается никаких проблем в функционировании сети, то по резервному тракту может быть передан незащищаемый дополнительный сигнал; очевидно, что в случае , когда секция защиты запрашивается одним из n рабочих трактов, дополнительный сигнал удаляется из резервного тракта.

Рисунок 2.12. Архитектура линейной защиты n + 1.

· В конфигурации 1 + 1 сигнал STM-N при передаче посылается и по тестируемому пути, и по резервному пути. При приеме функция MSP выбирает наилучший сигнал на основе информации, исходящей от байтов К1 и К2 заголовка MSOH или по командам, полученным системой управления. Из-за постоянной передачи сигнала по резервному пути, архитектура 1 + 1 не позволяет увеличивать трафик за счет организации дополнительного канала.

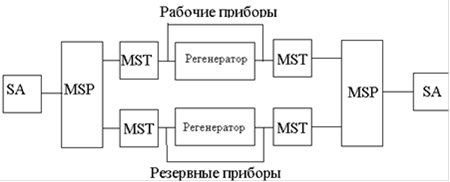

Рисунок 2.13. Архитектура линейной защиты 1 + 1.

· Режимы защиты могут быть двух типов:

· однонаправленная

, когда переключение на резервный тракт осуществляется только в случае аварии;

· двунаправленная,когда в случае повреждения цифровой сигнал коммутируется на резервные тракты обоих направлений. Кроме того возможны обратимая и необратимая защиты. В обратимом режиме при ликвидации повреждения информационный сигнал, направленный по резервному тракту, возвращается в первоначальный рабочий тракт. В необратимом режиме трафик остается в резервном тракте и после устранения повреждения в рабочем тракте. В архитектуре n + 1 предусмотрен только обратимый режим, в то время, как при архитектуре

· 1 + 1 могут быть использованы оба режима функционирования.
