Процесс формирования межсоединений.

Процесс формирования межсоединений в ИМС складывается из двух этапов - металлизации и фотолитографии по металлической пленке.

Металлизация - это нанесение на кремниевую пластину, на которой уже сформированы структуры, сплошной металлической пленки для получения качественных омических контактов с элементами ИМС, а также электропроводящего покрытия, надежно сцепляющегося с пленкой SiO2.

Фотолитография по металлической пленке обеспечивает требуемую конфигурацию проводников межсоединений, а также формирует по периферии кристалла контактные площадки, необходимые для присоединения ИМС к внешним выводам корпуса.

К металлу, используемому для этих целей, предъявляется ряд требований по проводимости, по технологичности при нанесении, коррозионной стойкости, адгезии к пленке SiO2 и другие требования.

Наиболее полно им отвечает высокочистый алюминий марки А99 (ГОСТ 11069 - 64), который мы и будем использовать для металлизации поверхности нашего резистора. Для этого необходимо применить метод термического вакуумного испарения из резистивных испарителей при температуре на пластине 200 - 400 ºС и невысоких скоростях осаждения (0 - 15 нм / с).

При фотолитографии по алюминиевой пленке будем также использовать негативный фоторезист.

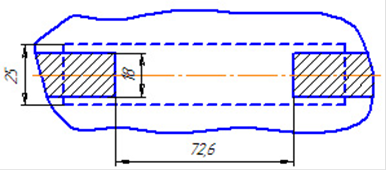

Рис.16. Фотошаблон для фотолитографии по металлической пленке.

После фотолитографического процесса, с помощью которого формируют рисунок межсоединений, проводят вжигание контактов. Цель этой операции - повышение адгезии пленки за счет взаимодействия алюминия с изолирующим окислом:

SiO2 + Al → Al2O3 + Si

и внедрения алюминия в кремний через контактные окна.

Рекомендуемый режим вжигания - нагрев до температуры 550 ºС с выдержкой 5 - 10 мин.
